產(chǎn)品介紹

    反應(yīng)型熱熔膠LXD-3585，是在抑制化學(xué)反應(yīng)的條件下，加熱熔融成流體，便于涂敷于被粘體貼合冷卻凝結(jié)起到粘接作用,并借助于空氣中存在的濕氣和被粘體表面附著的濕氣與之反應(yīng)、擴鏈，生成具有高聚力的高分子聚合物，粘合力、耐熱性、耐低溫性等顯著提高。

    對 PC、ABS、PVC、PBT、30%玻璃纖維填充 PA 等塑膠，玻璃和不銹鋼、鋁合金、鎂鋁合金等金屬材質(zhì)的粘接性能良好。 適用于手機、平板電腦、智能穿戴等產(chǎn)品的組裝和粘接，本產(chǎn)品快速固化、膠線即使在很細的工況下也能達到高強度、顯著降低成本。膠線韌性強，容易返修，節(jié)省工時，提高效率。

產(chǎn)品特性

● 適用于自動加熱型點膠系統(tǒng)。

● 適配多種點膠閥體，如氣動式，噴射式，螺桿式等。

● 通用型，適用于同質(zhì)基材或異質(zhì)基材。包括金屬，陶瓷，塑料，線纜等，甚至無紡布粘接，無需使用表面處理處理劑。

● 應(yīng)用溫度(110℃~130℃)，適用于對溫度敏感的基材粘接。

● 施膠后2小時，膠層完成50%的固化。（取決于相對濕度，環(huán)境溫度）

● 前期的快速固化率提供具有短保壓，甚至免保壓屬性（具體視實際基材及工藝而定）

● 施膠后隨膠水冷卻后會獲得物理初始強度。經(jīng)過濕氣化學(xué)固化后，具有較高強度及韌性，可提供非常好的粘接強度及抗沖擊性能。

應(yīng)用條件

    使用中盡量避免重復(fù)加溫現(xiàn)象，需要反復(fù)使用時，使用氮氣保護保存。并緩慢降低溫度。

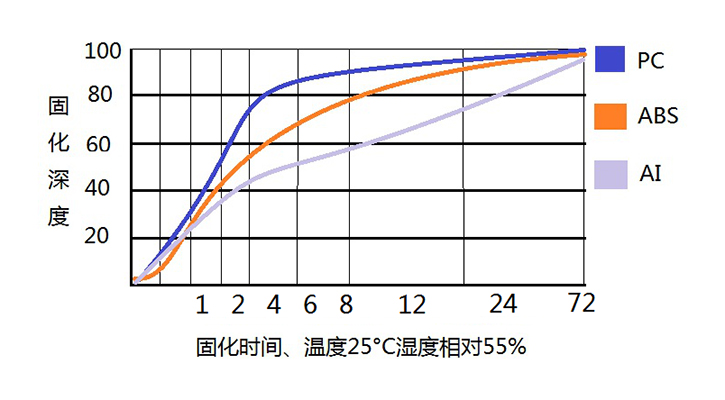

固化深度

清洗：為了清除溢出的粘合劑，可以等粘合劑冷卻到室溫時，用刮刀刮去沉積物即可。一些沒有固化的殘留物可以用一些普通的溶解聚氨酯的溶劑（如：甲苯，丁酮,或酒精等）擦去。請在粘合劑固化之前清洗。使用過程中如停機時間較長,降針筒溫度降到80攝氏度左右恒溫放置，最長不應(yīng)該超過6小時。

固化：為了達到完全固化， 壓合后的產(chǎn)品需要進行保壓處理，一般保壓時間為0.5小時，根據(jù)產(chǎn)品大小或反彈性，可經(jīng)過試驗后調(diào)整。

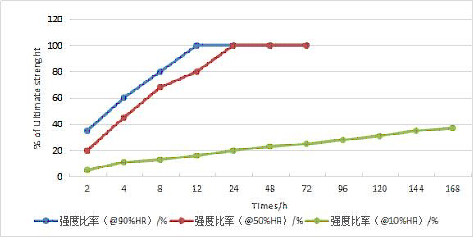

    在特殊的條件下，固化可能將會在3天內(nèi)完成。在較低的溫度和濕度下，達到完全固化需要更長時間。固化率和完成固化會隨膠膜的厚度及基材的滲透性的不同而不同。

存儲：有效期為5個月。本品應(yīng)儲存于陰涼干燥處。（建議：25℃的溫度40%RH以下濕度恒溫儲存）。反應(yīng)型熱熔膠是被灌裝在真空密封的鋁箔袋中，使用前發(fā)現(xiàn)包裝破損，請立刻停止使用。

注意：即使在常溫環(huán)境，空氣或濕潤環(huán)境中的水汽將促使這種粘合劑固化。固化后的粘合劑將不能被熔化。

健康及安全防護

    在使用此類粘合劑時，在通風(fēng)較好的區(qū)域，局部排氣通風(fēng)設(shè)備應(yīng)安裝在點膠區(qū)域及加熱預(yù)熔區(qū)域。（詳見該產(chǎn)品的MSDS）

提示：這份報告中所有信息和數(shù)據(jù)都是經(jīng)過大量準確本公司實驗室檢驗結(jié)果得出。數(shù)據(jù)僅供參考?？蛻粜枰鶕?jù)自己需要的具體工況及工藝條件檢測，或提出相應(yīng)需要的條件，我公司可以根據(jù)客戶的要求進行檢測，其他事宜請與銷售代表及技術(shù)支持溝通。
